5.1.4.1 Ombroscopie

Du point de vue de la visualisation ombroscopique, la distance de focalisation des rouleaux corotatifs et celle des ondes hydrothermales sont très proches, ce qui a pour résultat de superposer ces deux structures de manière assez troublante. Nous pouvons ainsi avoir l'impression que les ondes hydrothermales sont au voisinage de leur seuil un mode d'instabilité oscillatoire des rouleaux corotatifs ; cela est schématiquement représenté sur la figure .

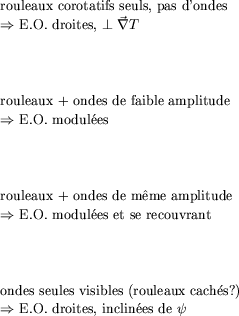

Figure: Illustration schématique de la superposition des rouleaux corotatifs et des ondes OH1 par la méthode de visualisation ombroscopique. Seule une équiphase ombroscopique (E.O.) est représentée par période spatiale de la structure convective. L'épaisseur des traits continus représente l'amplitude du signal ombroscopique ; un trait pointillé représente une amplitude nulle (mode non detecté par l'ombroscopie). De haut en bas, $\vert\Delta T\vert$ est augmenté ; le seuil des ondes est franchi après le premier schéma.

Par exemple, sur le cliché de la figure  où deux rouleaux corotatifs sont nettement visibles, la zone de faible amplitude des ondes au voisinage la source (bord gauche) peut se laisser interpréter comme une zone de modulation des rouleaux corotatifs. Cependant, loin de la source, la structure en ondes est nettement prédominante et les rouleaux ne sont plus visibles.
